Графическая станция*

Итак, дорогие читатели, представляю Вашему вниманию графическую станцию. Она ориентирована на выполнение задач по расчету сложных процессов. В зависимости от программного обеспечения, она может рассчитывать как изменение погодных условий, так и процессы, происходящие при крекинге нефти.



Сначала поговорим о комплектации

собрана станция на серверной платформе выпускаемой компанией Supermicro и имеет в составе:

- два четырехъядерных серверных процессора Xeon X5450, работающих на частоте 3 гигагерца и имеющих 12 мегабайт кеш-памяти второго уровня;

- четыре модуля оперативной памяти DDRII фирмы SuperTalent по 4GB каждый, память поддерживает коррекцию ошибок (ECC) и полностью буферизована (Fully Buffered);

- пять жестких дисков Seagate с интерфейсом SATA, по 750 гигабайт каждый;

*Первоначально данная статья была опубликована в интернет-журнале форума КосмосТВ, а, так как форум являлся не тематическим ресурсом, а общеразвлекательным, статья написана в стиле "для чайников", а посему, автор просит не обращать внимания на слог изложения)))

Итак, дорогие читатели, представляю Вашему вниманию графическую станцию. Она ориентирована на выполнение задач по расчету сложных процессов. В зависимости от программного обеспечения, она может рассчитывать как изменение погодных условий, так и процессы, происходящие при крекинге нефти.

Сначала поговорим о комплектации

  • собрана станция на серверной платформе выпускаемой компанией Supermicro и имеет в составе:
  • два четырехъядерных серверных процессора Xeon X5450, работающих на частоте 3 гигагерца и имеющих 12 мегабайт кеш-памяти второго уровня;
  • четыре модуля оперативной памяти DDRII фирмы SuperTalent по 4GB каждый, память поддерживает коррекцию ошибок (ECC) и полностью буферизована (Fully Buffered);
  • пять жестких дисков Seagate с интерфейсом SATA, по 750 гигабайт каждый;
  • контроллер жестких дисков Supermicro Add-on Card AOC-USASLP-H8iR, имеющий 512 мегабайт кеш-памяти и батарею резервного питания, контроллер объединяет жесткие диски в два RAID-массива уровня 1 (зеркалирование данных) по два диска и один диск остается свободным для хранения резервных копий.
  • высокоэффективный блок питания мощностью 865 ватт с низким уровнем шума, спроектированный специально для рабочих станций высокого уровня;
  • серверный корпус позволяет устанавливать до 8 жестких дисков с интерфейсами SAS или SATA одновременно, в любых комбинациях, предусмотрена «горячая замена» дисков, корпус может устанавливаться в серверный шкаф;
  • станция поддерживает установку полноразмерных карт расширения, в том числе двух видеокарт увеличенного размера, которые могут работать в режиме SLI.
  • работает станция под управлением операционной системы Red Hat Enterprise Linux.
И наконец – видеокарта!

Станция оснащена профессиональным видеоускорителем класса ultra hi-end на чипсете NVIDIA Quadro, выпущенном фирмой PNY и представленном мировой общественности в ноябре прошлого года как самая мощная видеокарта на планете.

Характеристики видеокарты

  • название: 4Gb <PCI-E> DDR-3 PNY VCQFX5800-PCIE (RTL) DualDVI+DP+SLI <NVIDIA Quadro FX5800>;
  • количество видеопамяти GDDR3: 4 гигабайта;
  • разрядность шины памяти: 512 бит;
  • интерфейс: PCI Express 2.0 16x, с возможностью объединения карт при помощи SLI;
  • порты: Display Port, 2 выхода DVI-I, 3-пиновый коннектор mini din для подключения очков;
  • частота памяти: 800 МГц (1.6 ГГц DDR);
  • кол-во пиксельных конвейеров: 80, 32 блока выборки текстур;
  • кол-во процессоров: 240 (работают на удвоенной частоте);
  • разъем питания: 8+6 pin;
  • охлаждение: активное (радиатор + вентилятор на лицевой стороне платы);

Мощь видеокарты такова, что позволяет поддерживать максимальное разрешение 2D/3D 2048 x 1536 @ 85 Гц при использовании одного или двух аналоговых мониторов или 2560 x 1600 @ 60 Гц при подключении Display Port или DVI-I мониторов, соответственно и расход энергии более чем велик – 189 Ватт!

Переходим к процессу сборки

Вот так выглядит сборный груз комплектующих, пришедших из Европы:

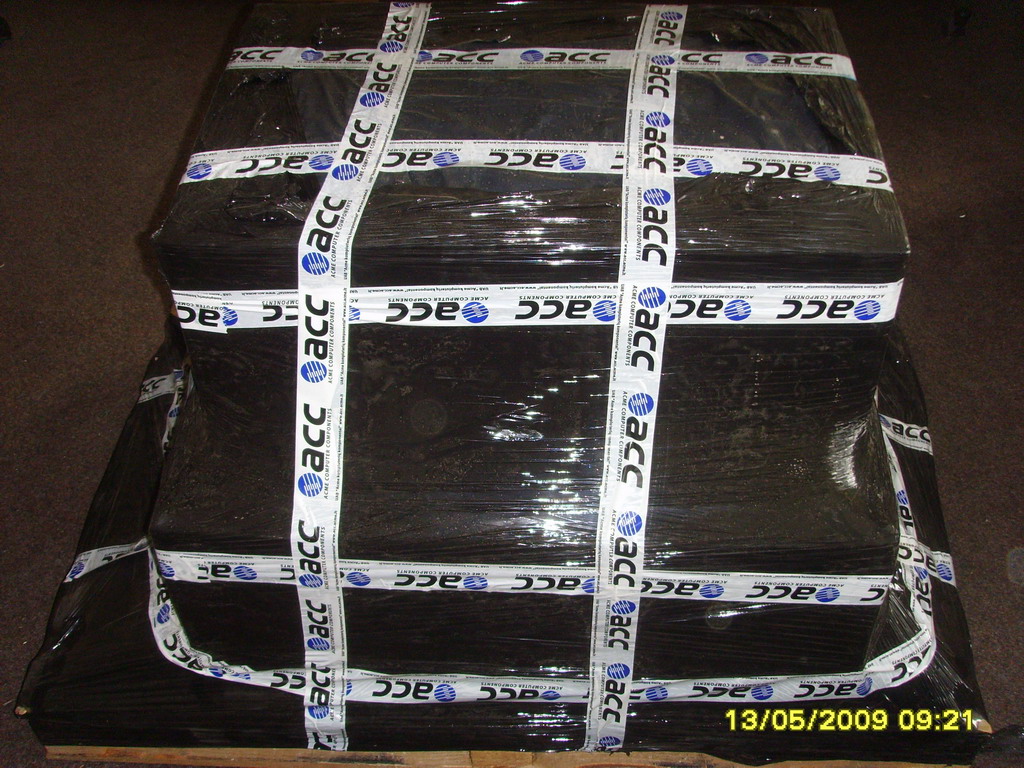

Именно в таком виде груз едет через границу и прибывает к нам на таможенный склад.

Комплектующие из Европы

Вот так он выглядит без упаковки:

В большой коробке серверная платформа, а в коробке поменьше все остальные комплектующие.

Упаковка комплектующих

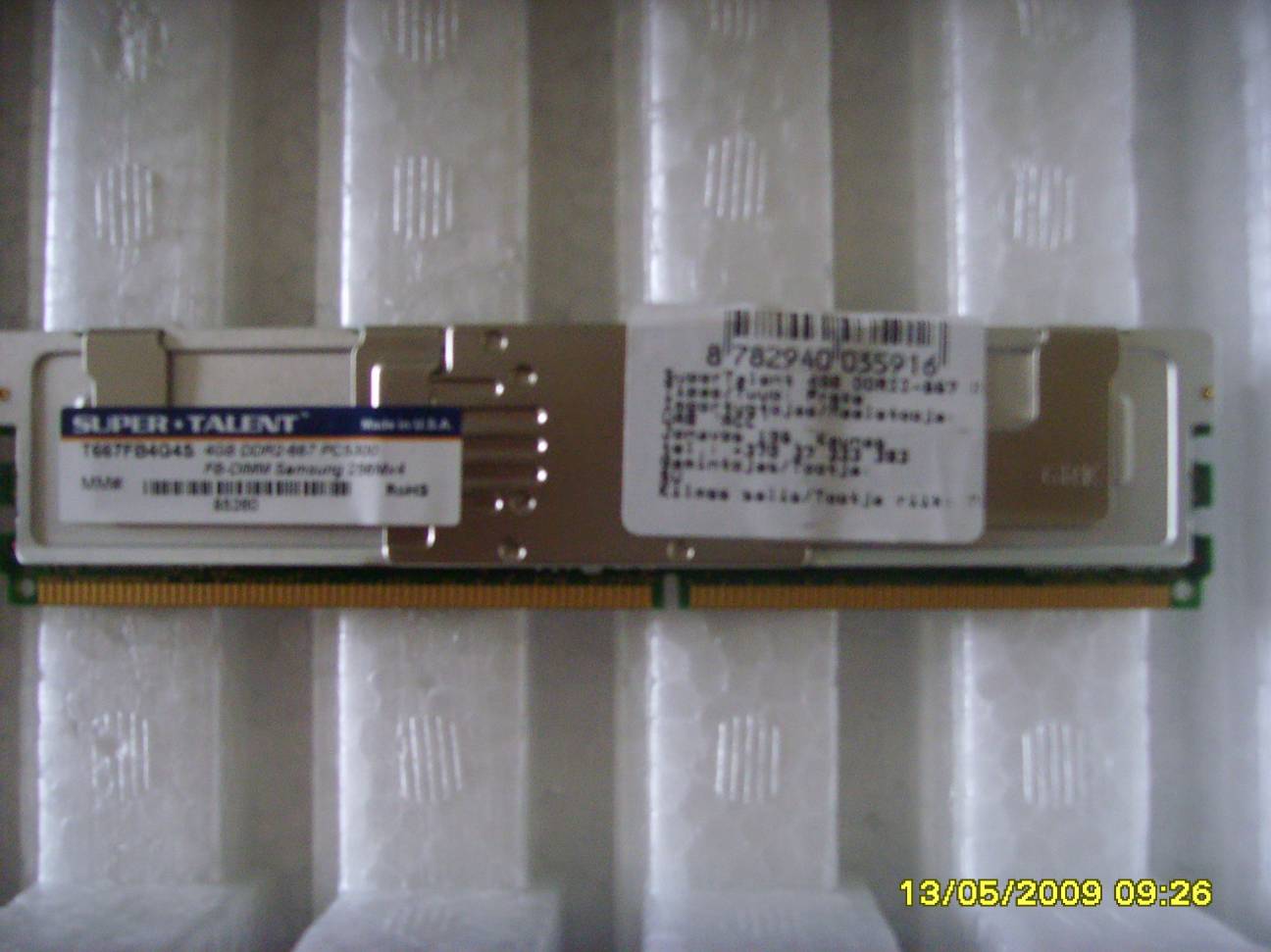

Вот так выглядит оперативная память перед установкой в станцию:

Обратите внимание на радиаторы на чипах модулей, предназначенные для быстрого отвода тепла, образующегося при работе памяти под нагрузкой.

Оперативная память графической станции

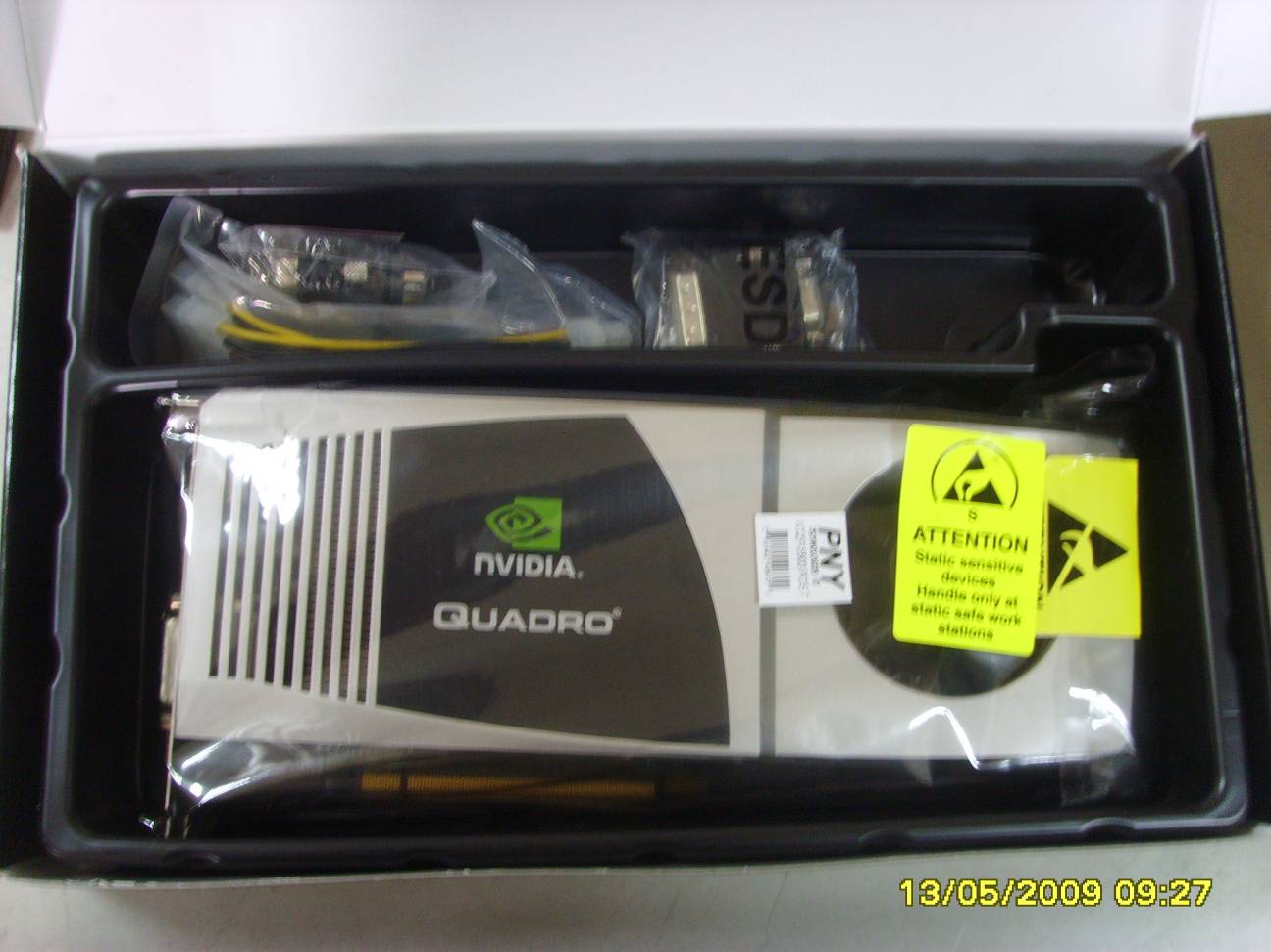

Это коробка с видеокартой:

Внешне ничем на примечательна, кроме надписей ;-)

Коробка с видеокартой

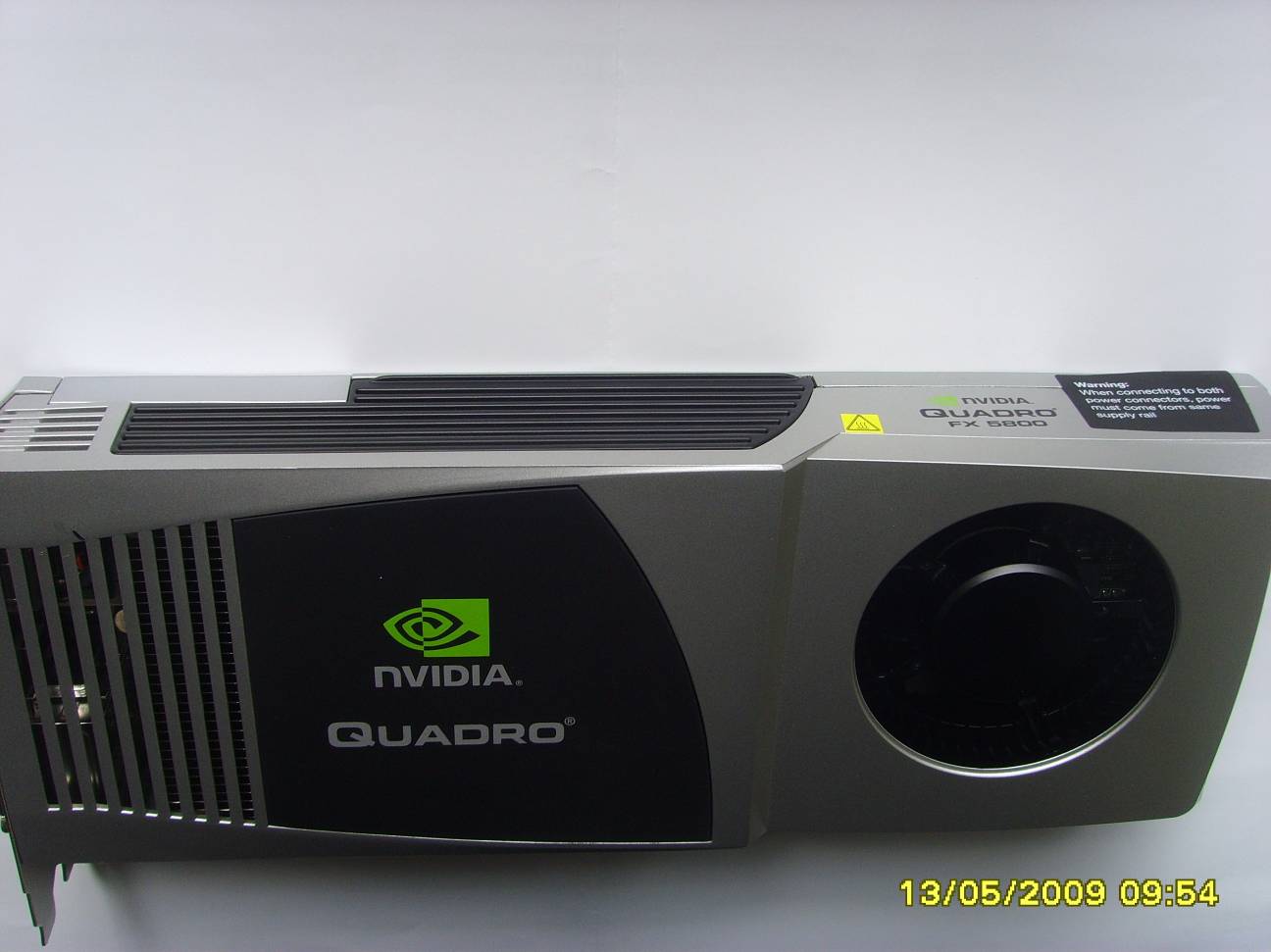

Вот как видеокарта выглядит в коробке:

Видеокарта в коробке

А вот так она выглядит с близкого расстояния:

Вид сверху:

Видеокарта графической станции

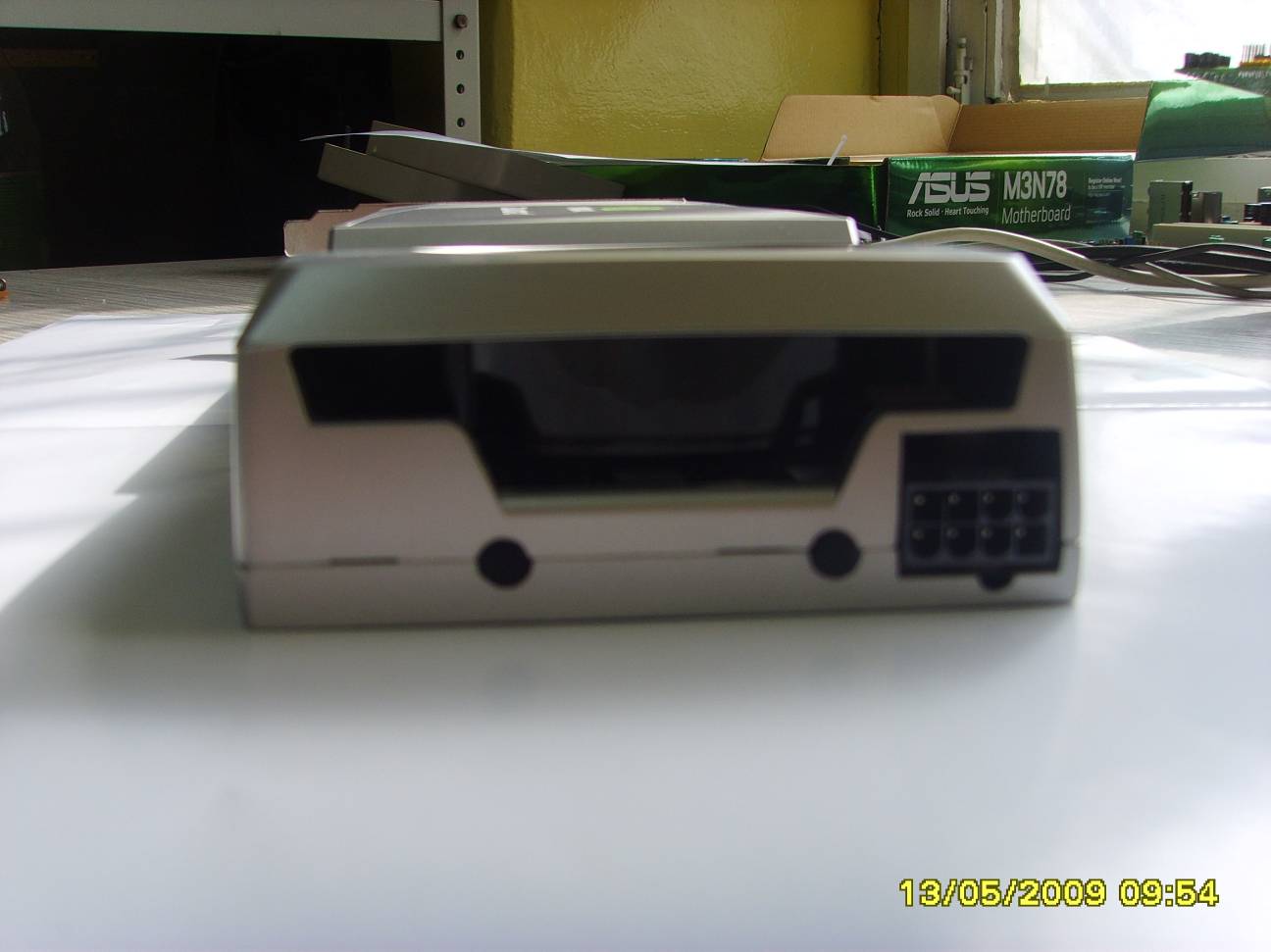

Вид спереди:

Видеокарта

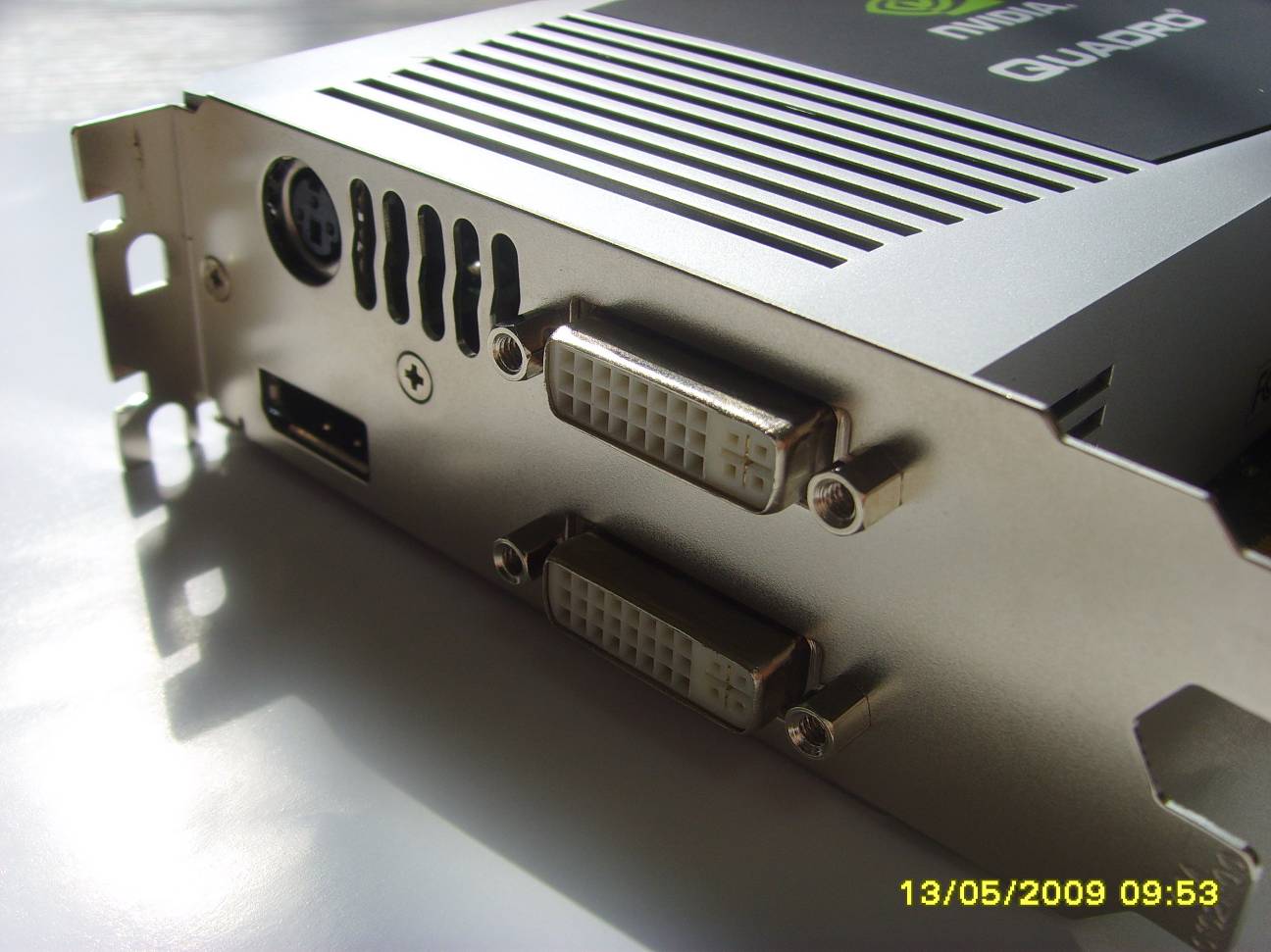

Вид сзади:

Фото видеокарты

А это ваш покорный слуга с видеокартой в руках:

(Почти не тряслись, между прочим ;-Р )

graficheskaya-stancija-8

Ну и далее:

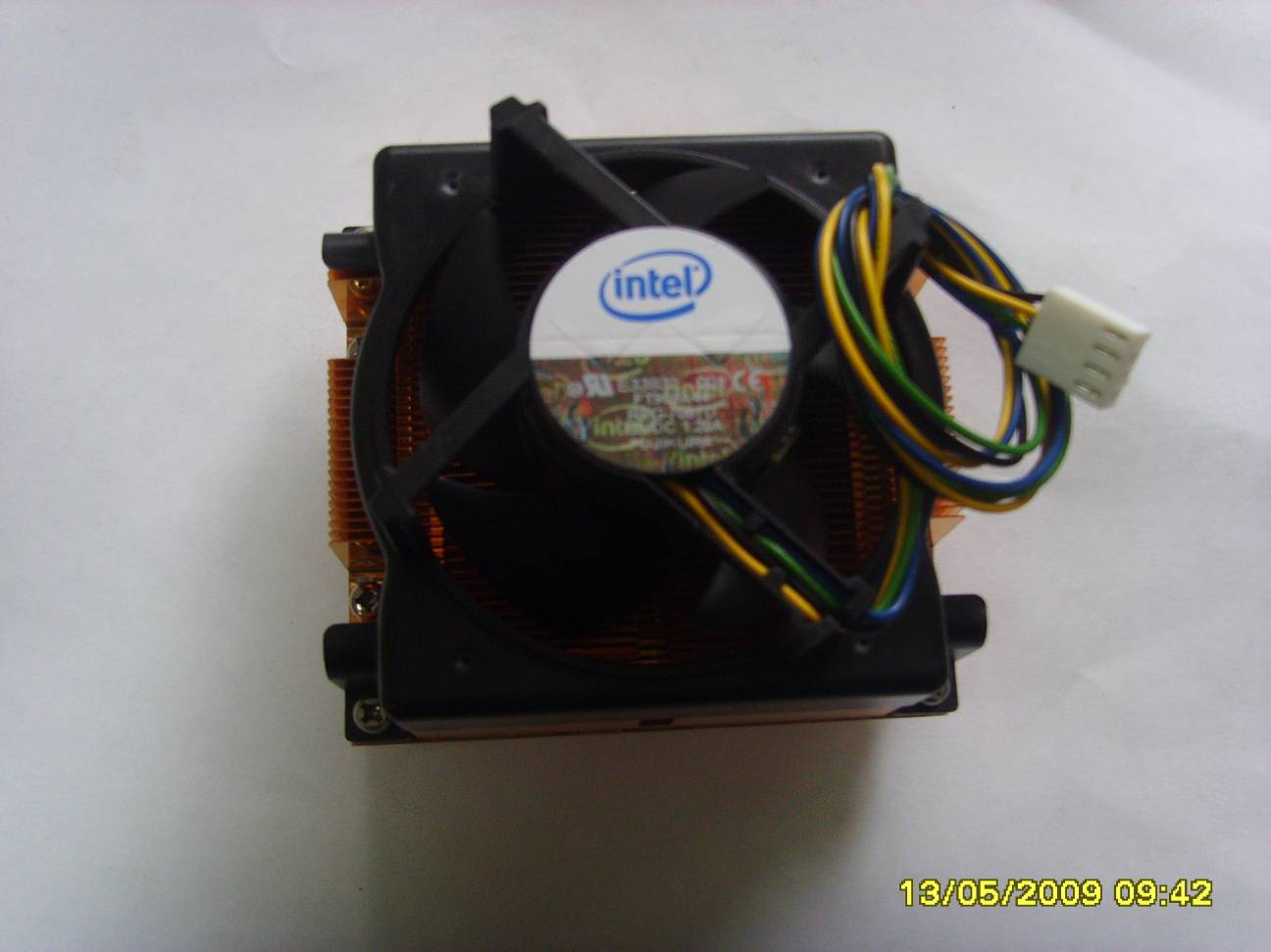

Радиатор процессора:

(Вы видите полоски термопасты, для лучшей термопередачи от процессора к радиатору)

Радиатор процессора

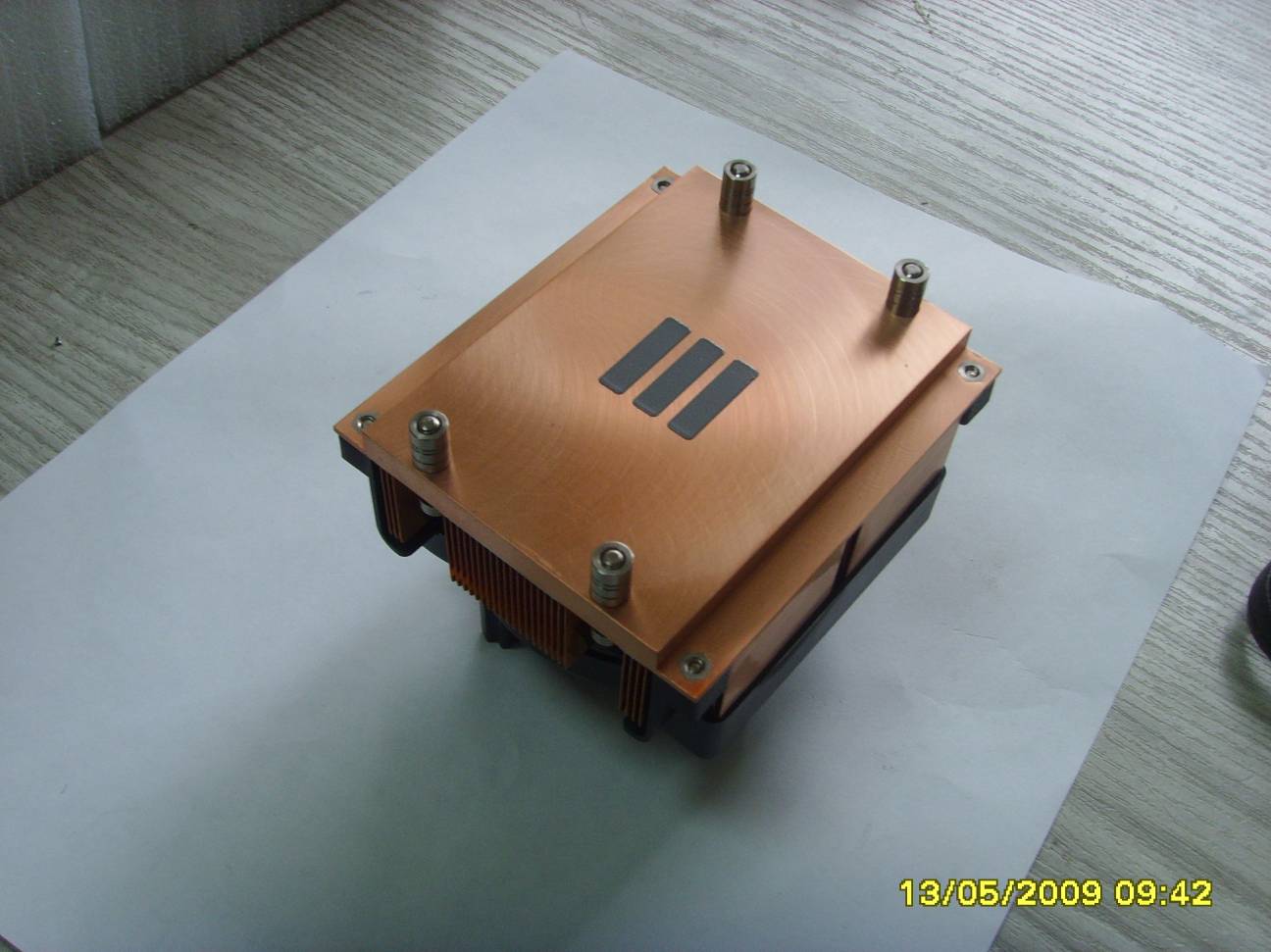

А вот он же сверху:

Радиатор процессора графической станции

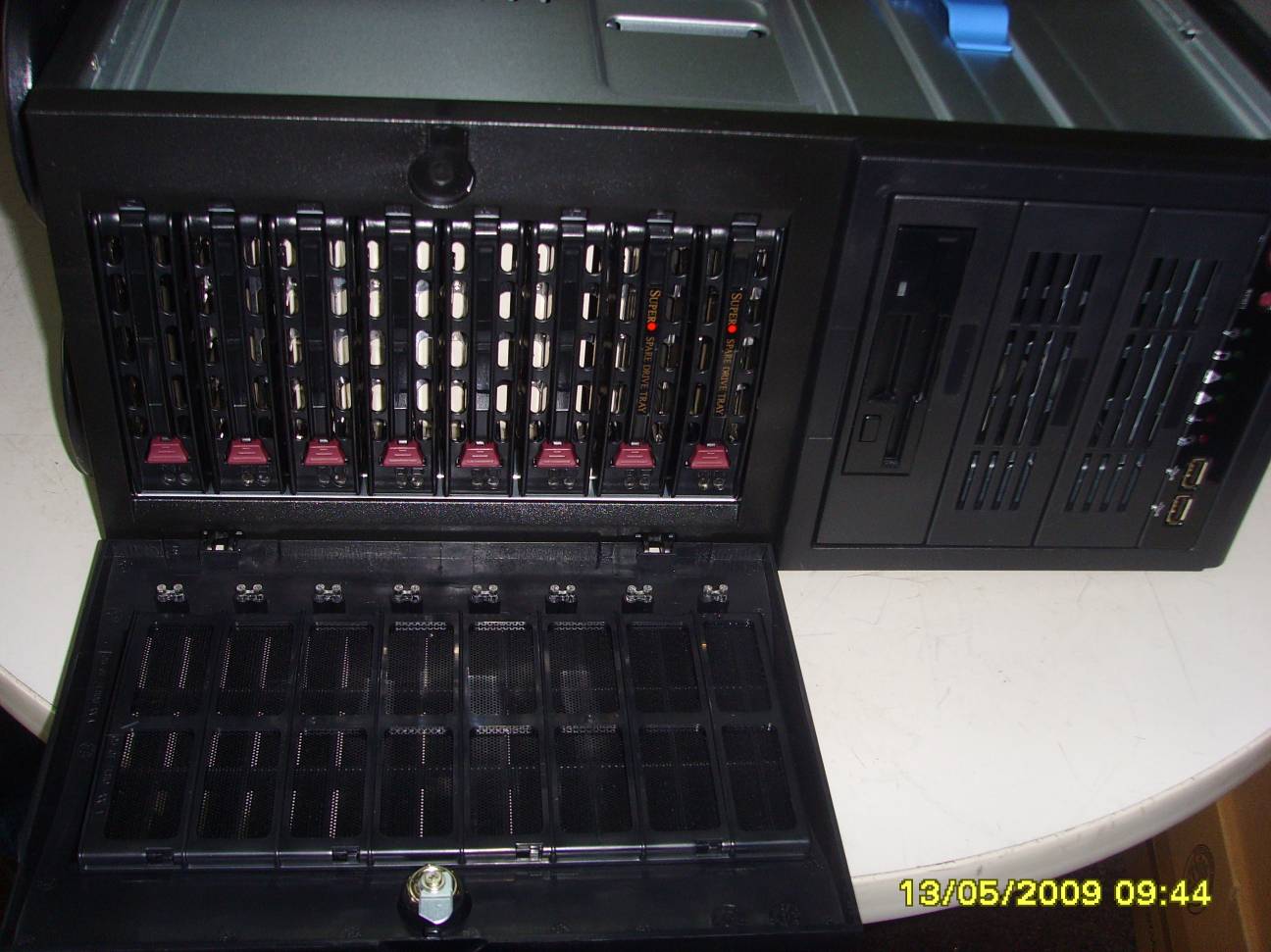

Вид спереди на жесткие диски:

Жесткие диски графической станции

Вот несколько видов на разных стадиях сборки:

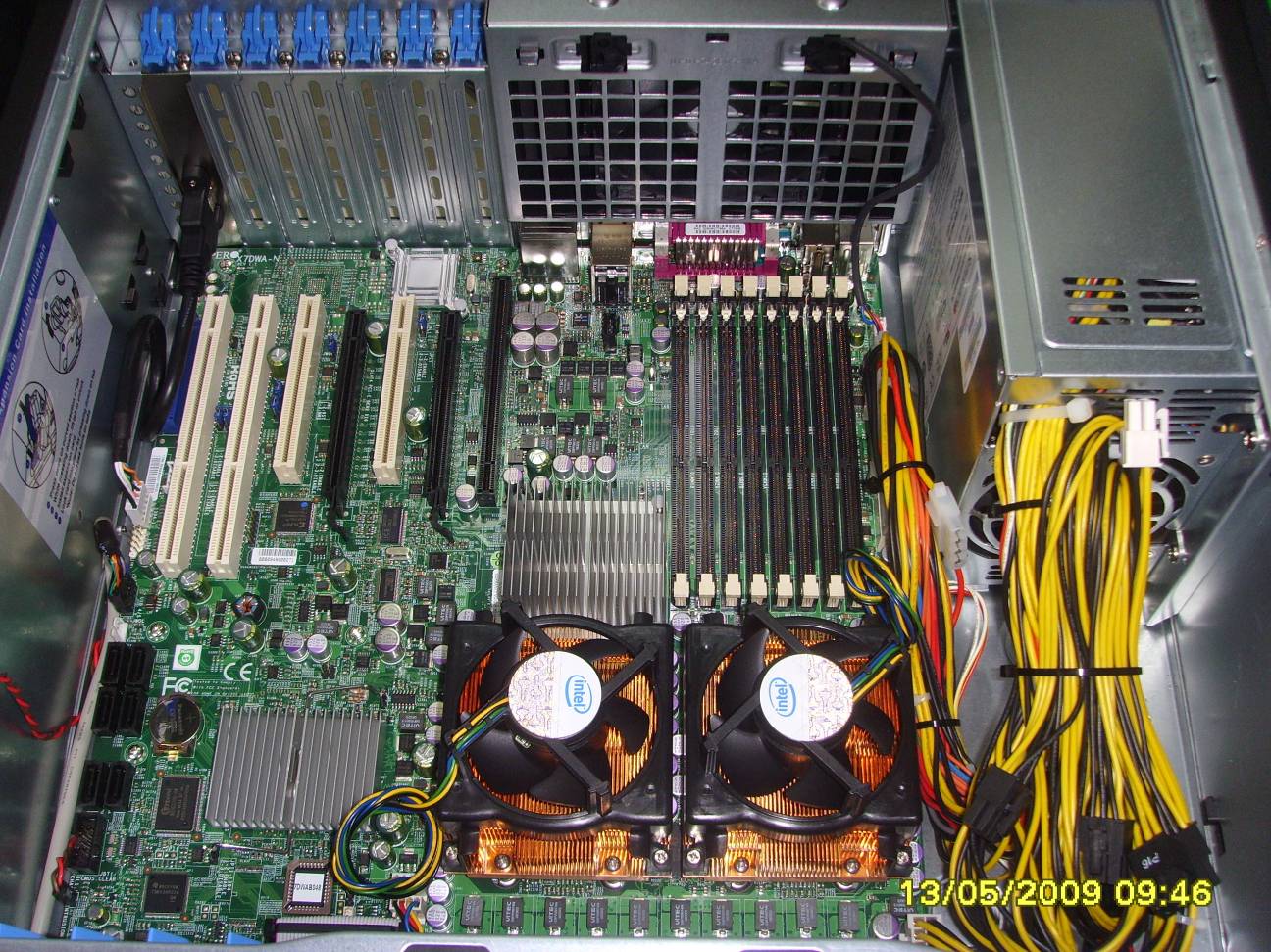

С процессорами, но без памяти:

Графическая станция с процессорами

Установка видеокарты и контролера жестких дисков (плата за видеокартой):

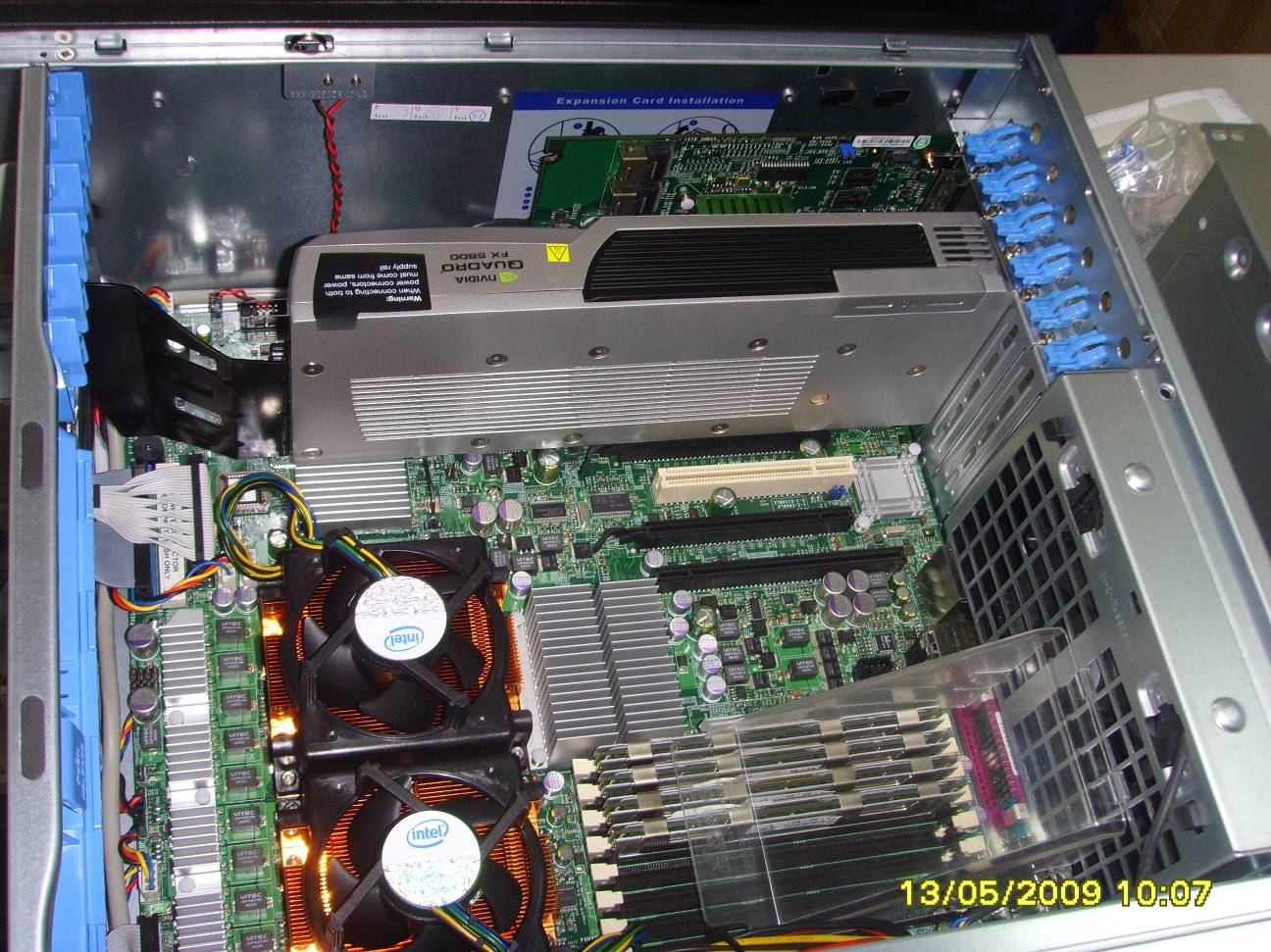

Вы можете видеть крепление видеокарты к корпусу (черный уголок), предназначенное для того, чтобы снизить нагрузку на материнскую плату, так как видеокарта весит более килограмма.

Крепление видеокарты

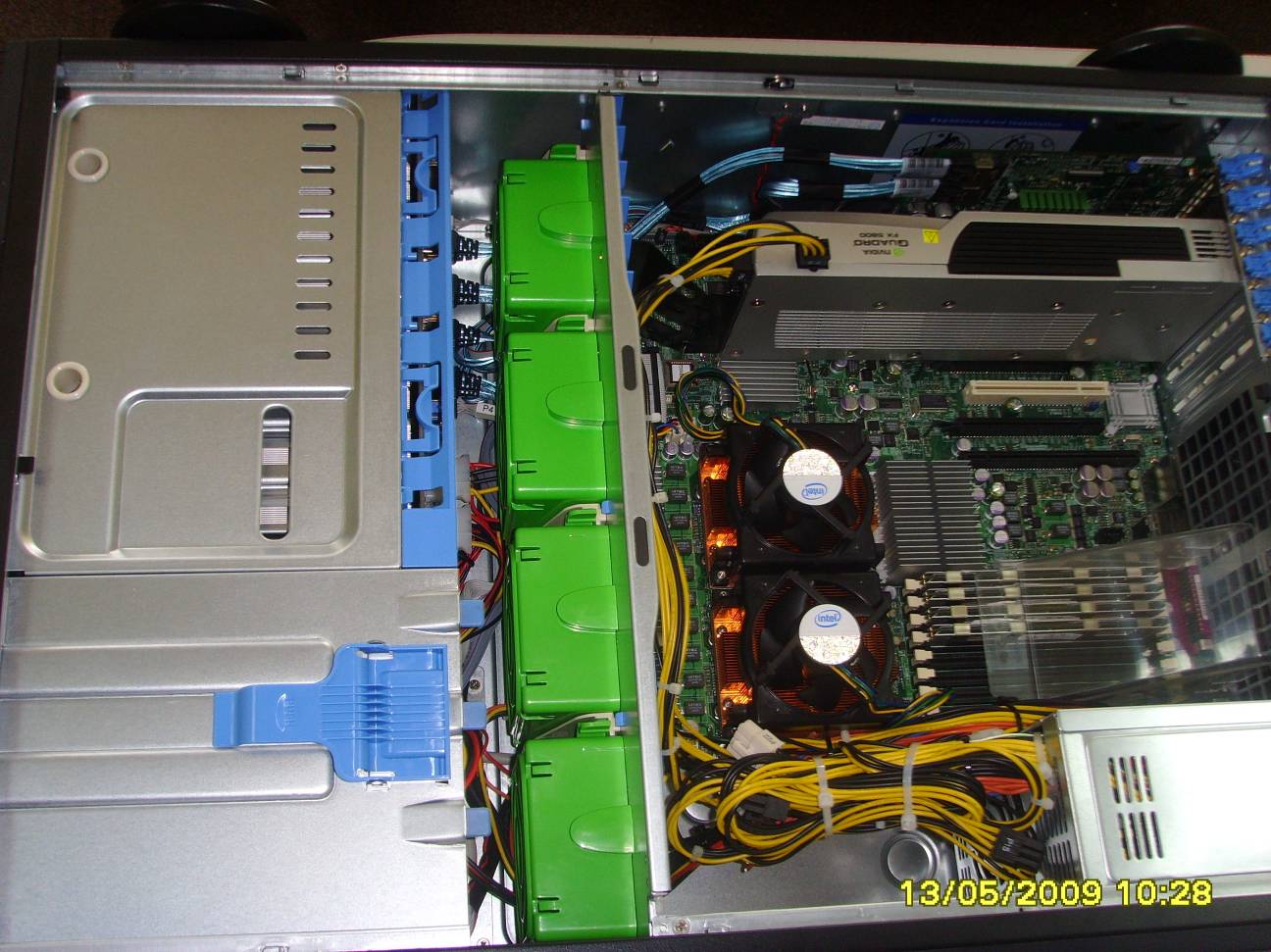

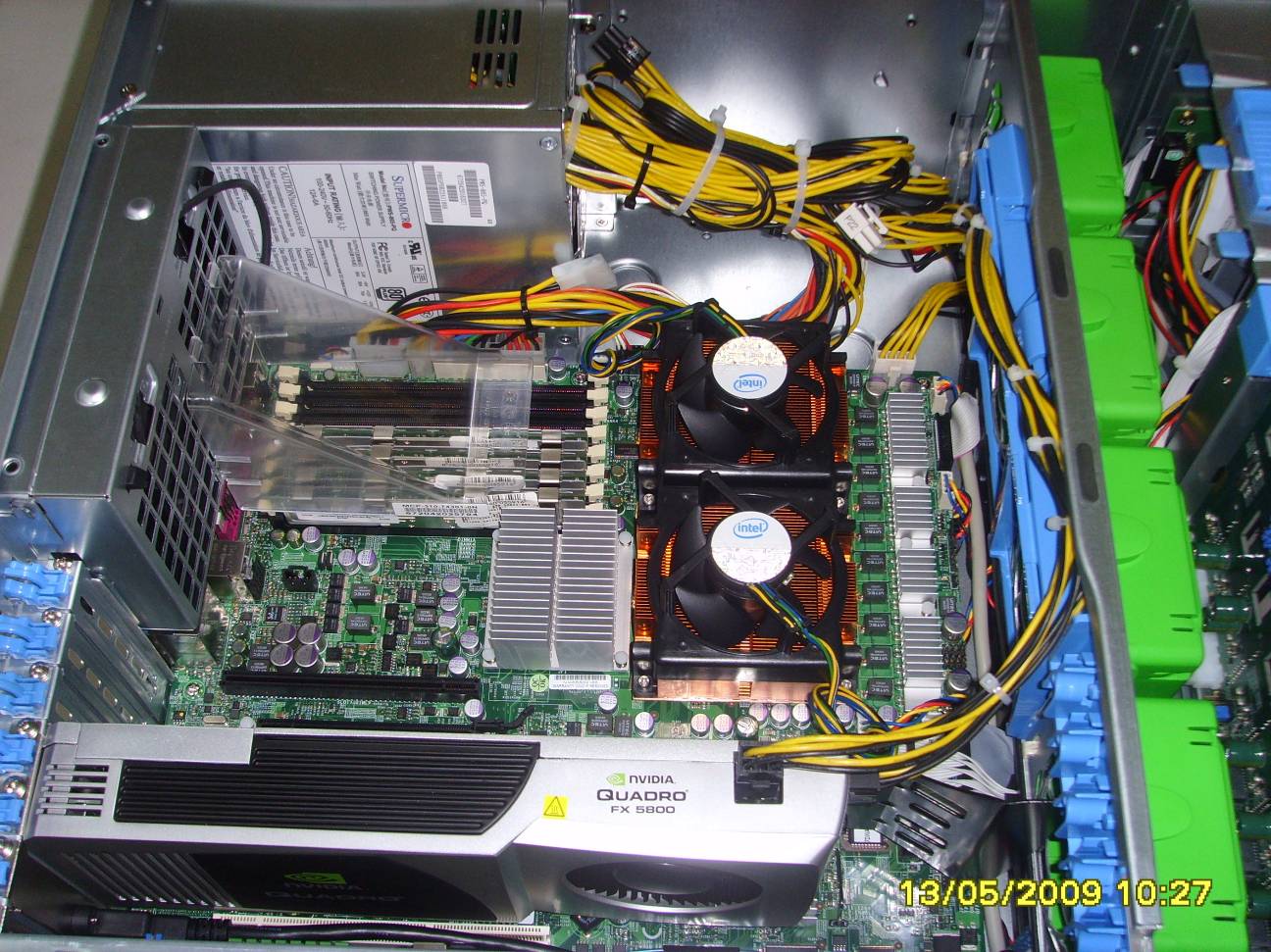

Подключены жесткие диски к контроллеру – серо-голубые кабели, и питание видеокарты – черно-желтые кабели, а также установлены вентиляторы – 4 зеленых модуля

Жесткие диски к контроллеру

graficheskaya-stancija-15

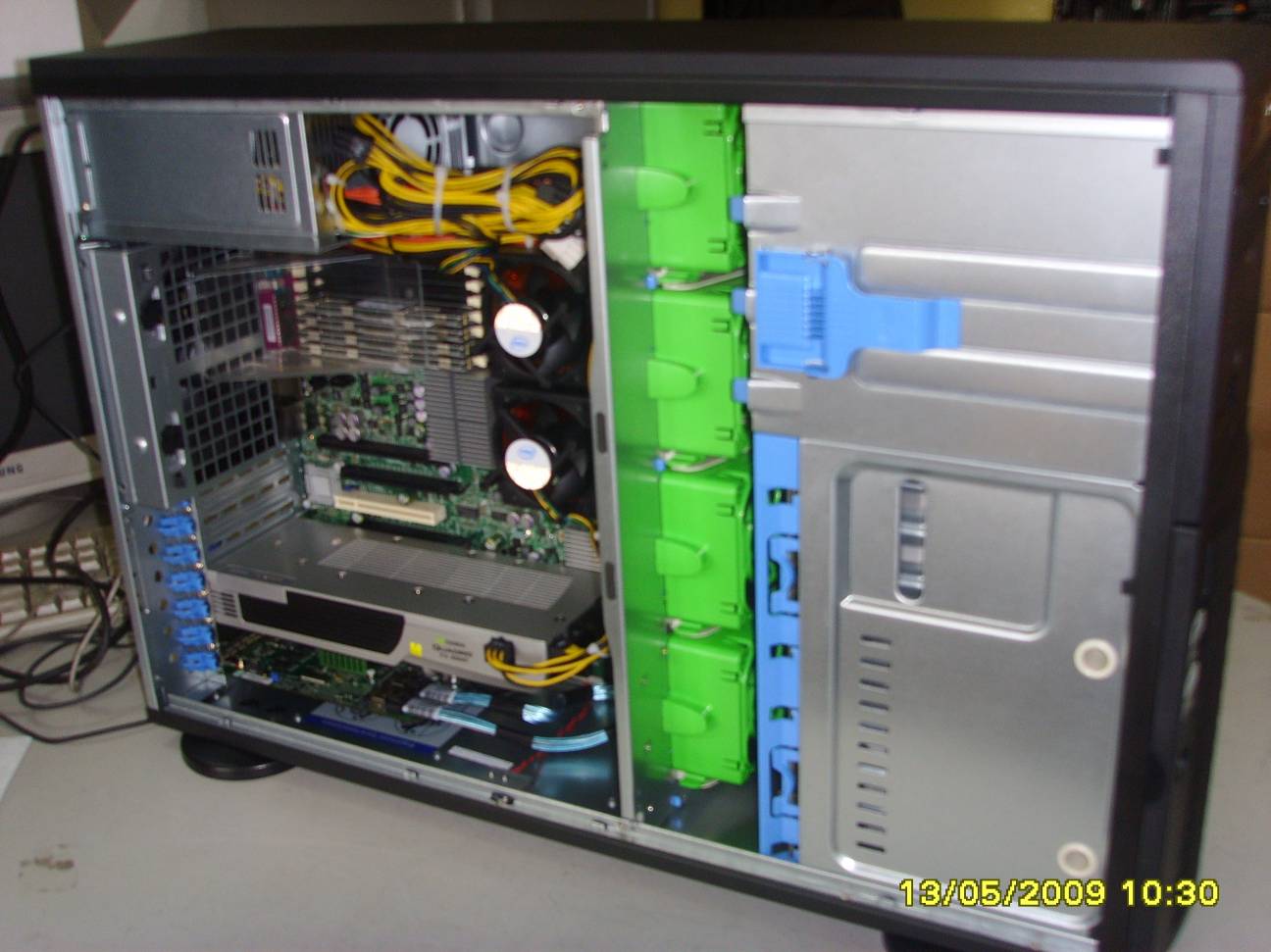

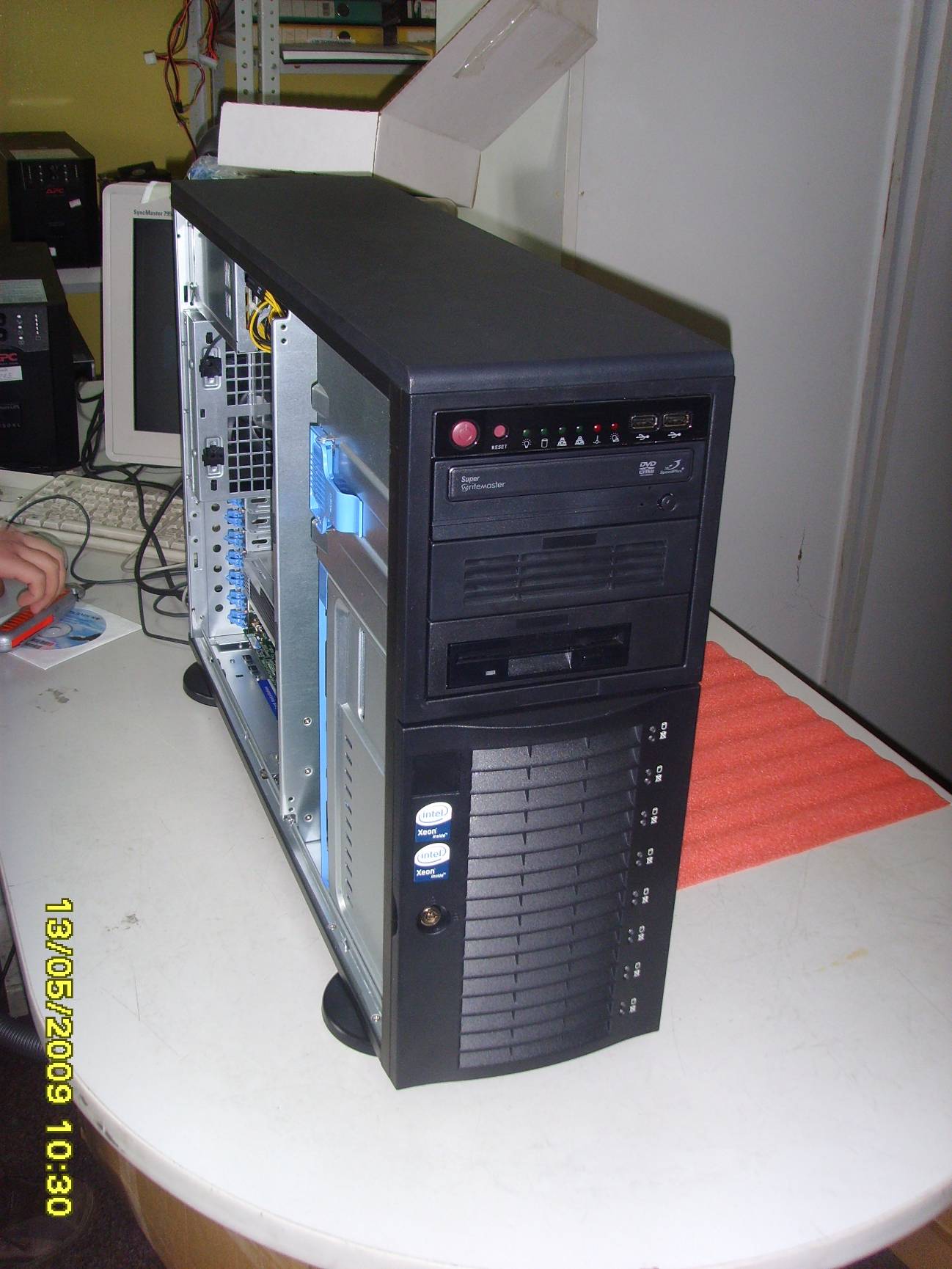

Станция готова к загрузке программного обеспечения:

Графическая станция

graficheskaya-stancija-17

А вот и диск с драйверами:

graficheskaya-stancija-18

Станция собрана! Спасибо за внимание!
