*Первоначально данная статья была опубликована в интернет-журнале форума КосмосТВ, а, так как форум являлся не тематическим ресурсом, а общеразвлекательным, статья написана в стиле "для чайников", а посему, автор просит не обращать внимания на слог изложения)))

В прошлом статье я рассказывал вам, что такое сервер и зачем он нужен, сегодня я вам его покажу! Как я уже писал, сервер машина мощная и дорогая, то есть ОЧЕНЬ мощная и ОЧЕНЬ дорогая! К тому же, особенно для опытного глаза, это машина очень красивая (как порше кайенн, только лучше! – шутка такая…;-)), так что смотрите и наслаждайтесь!

Как собрать хороший сервер?

Возьмем серверные комплектующие, в больших, красивых коробках:

Откроем коробки и посмотрим что внутри.

Самое главное в сервере – материнская плата! Это основа основ сервера, именно на ней установлены процессоры и контроллеры, именно с нее снимаются показания всех датчиков, именно она передает все сигналы от одних узлов к другим, а также обеспечивает подачу питания ко всем узлам от блоков питания.

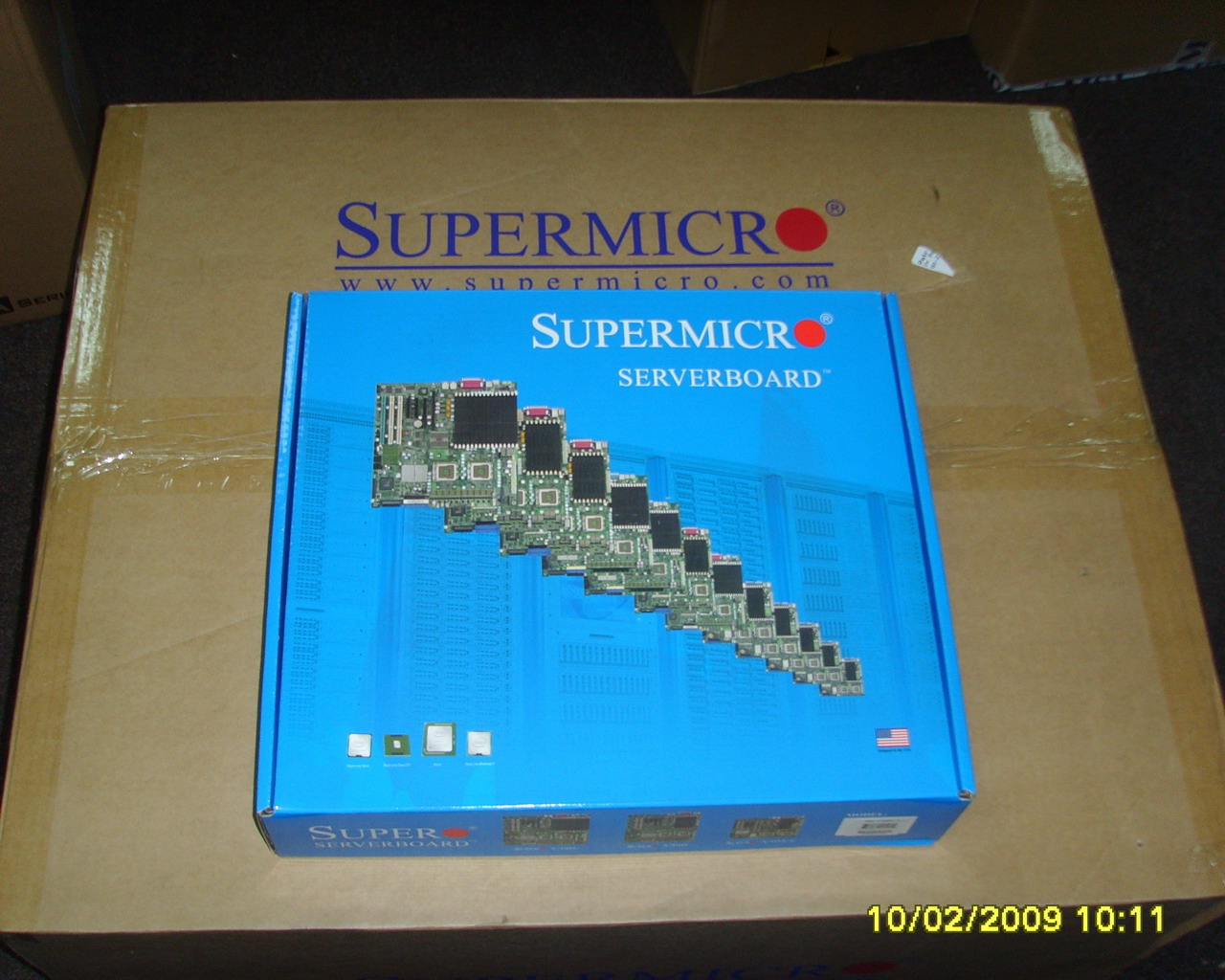

Вот так она выглядит в коробке:

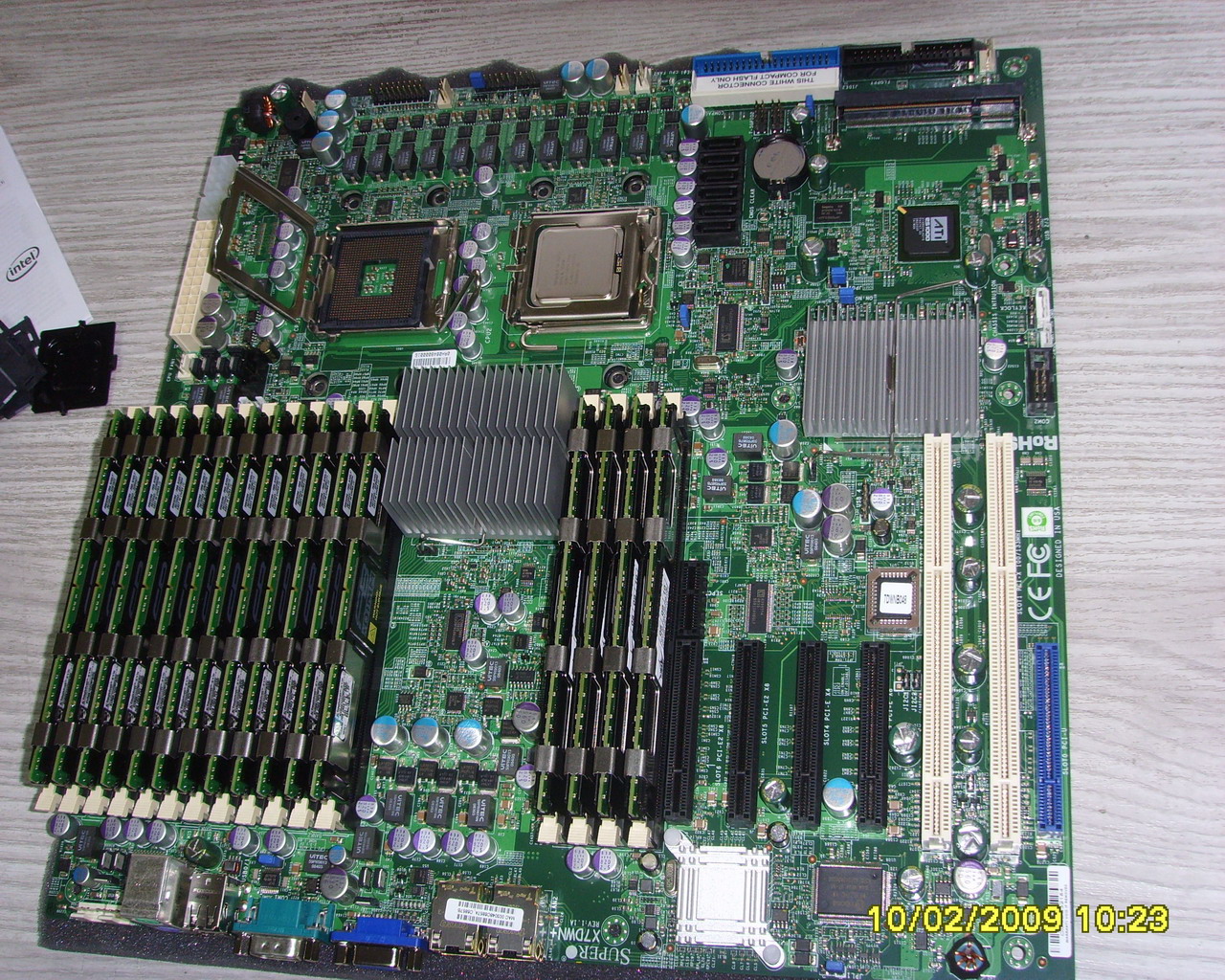

На плату установим много оперативной памяти (здесь 16 планок по 2 гигабайта каждая) и серверный процессор:

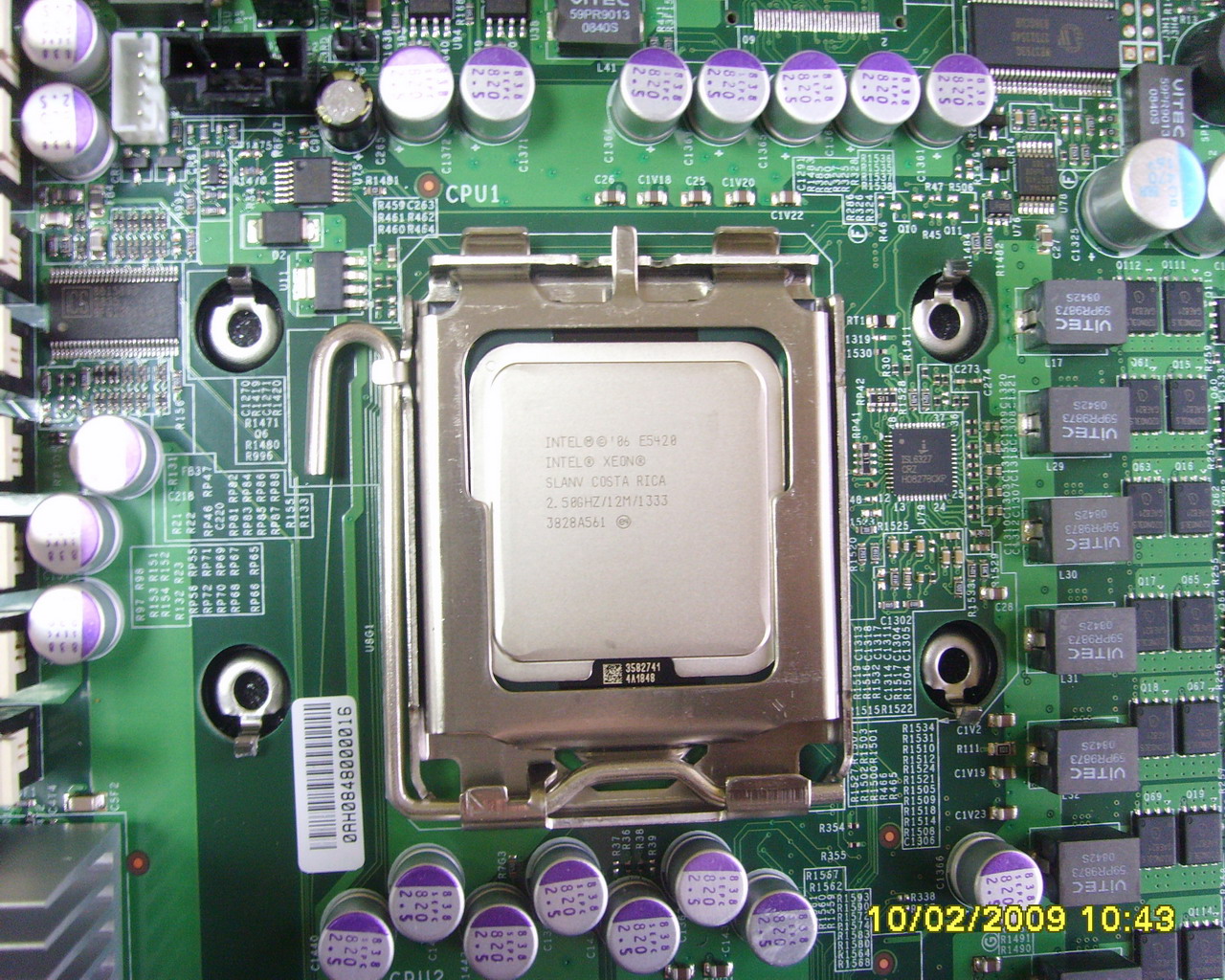

Вот так он выглядит после установки на материнскую плату:

А лучше, если их будет два! Вообще, чем больше, тем лучше, как говорится – «Процом сервер не испортишь!» © sergei4

То, что они сделаны в Коста-Рике, ничего не значит, - фирма за качество отвечает ;-)

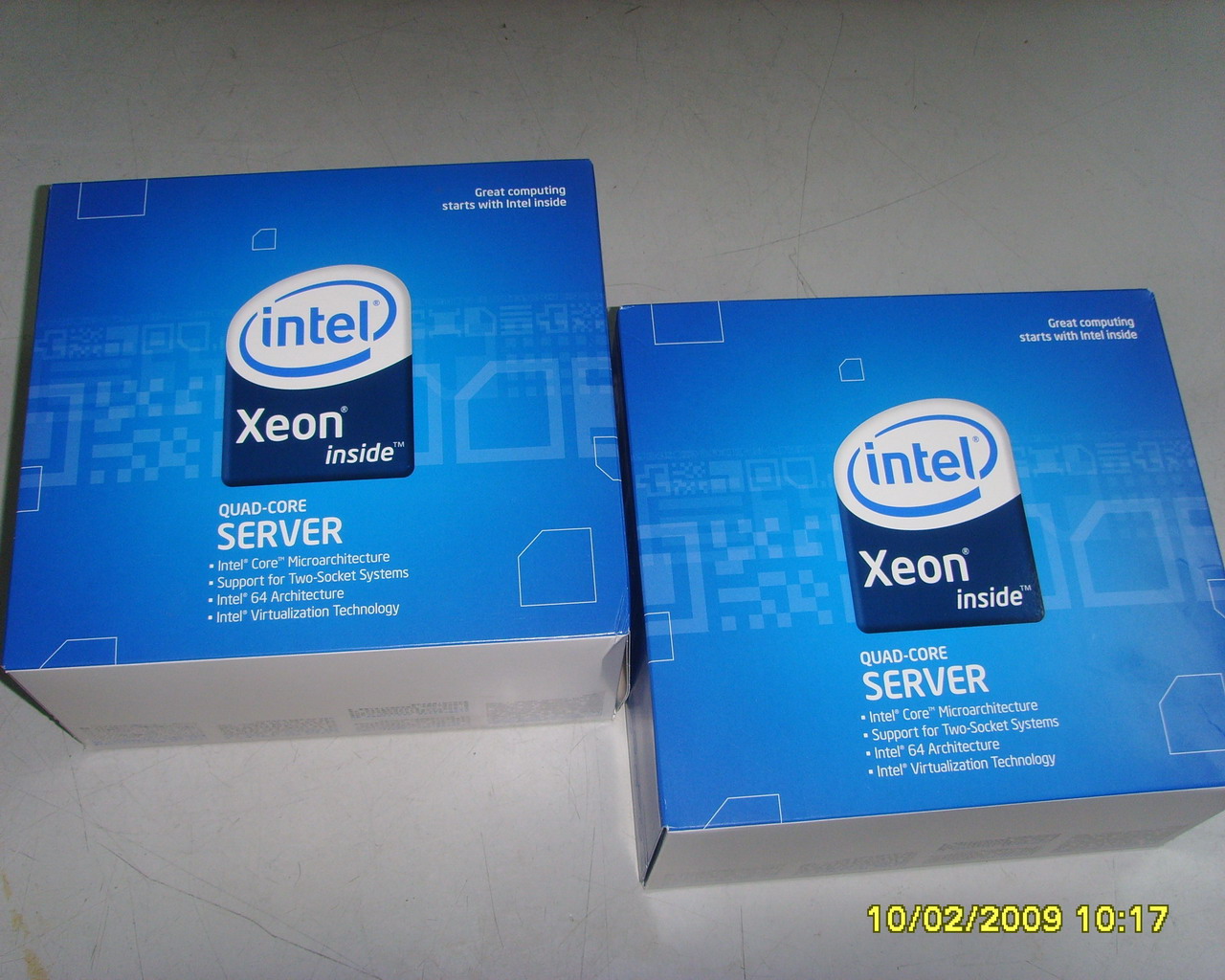

Вот так они выглядели до того как их достали из коробок:

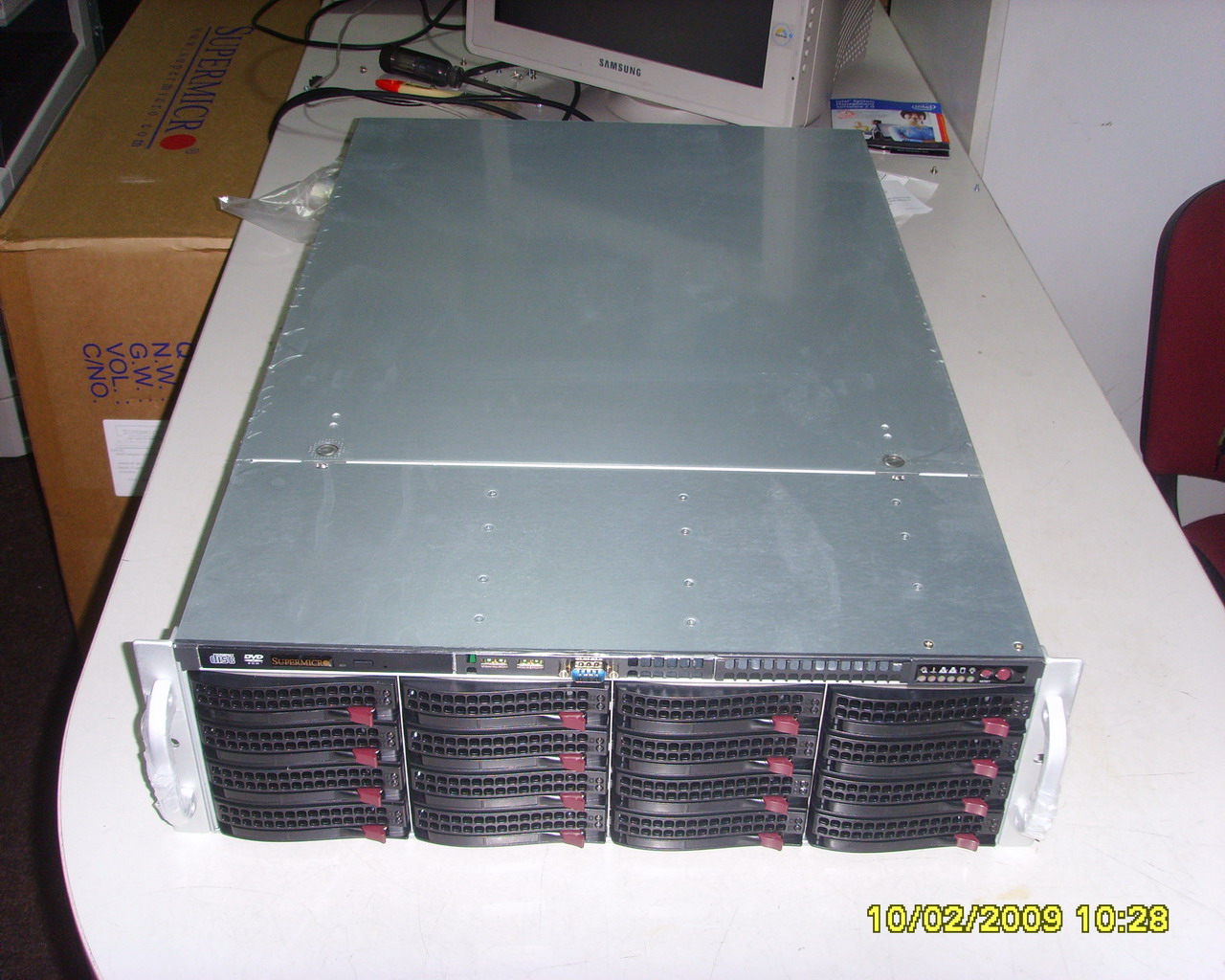

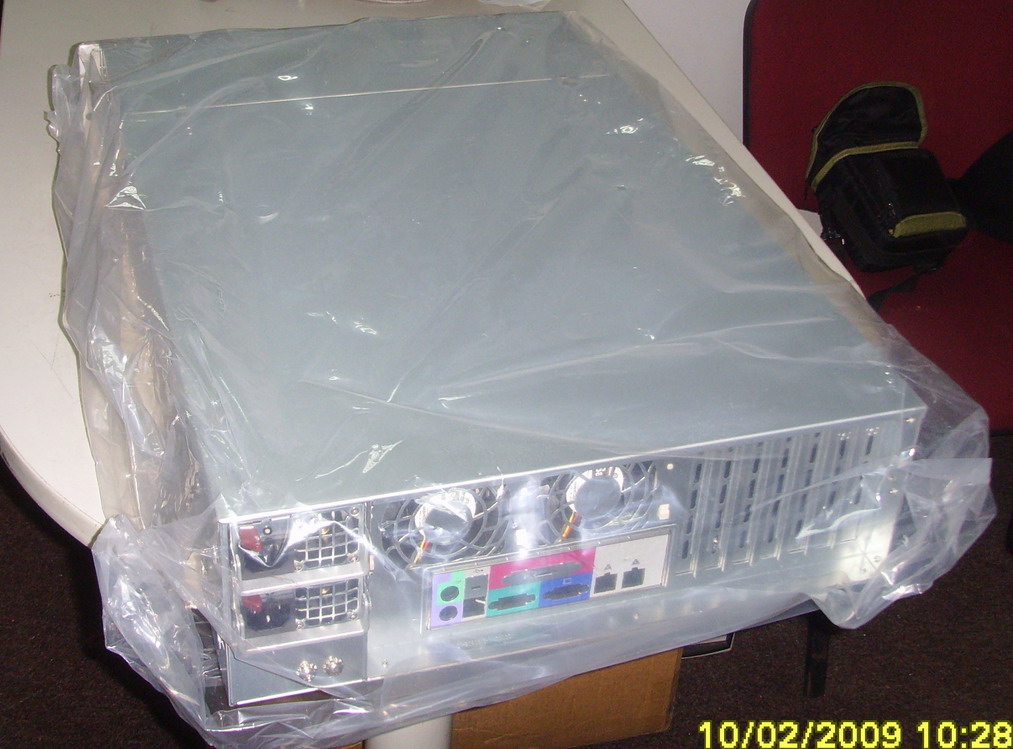

А вот так выглядит корпус, после того как его достали из коробки:

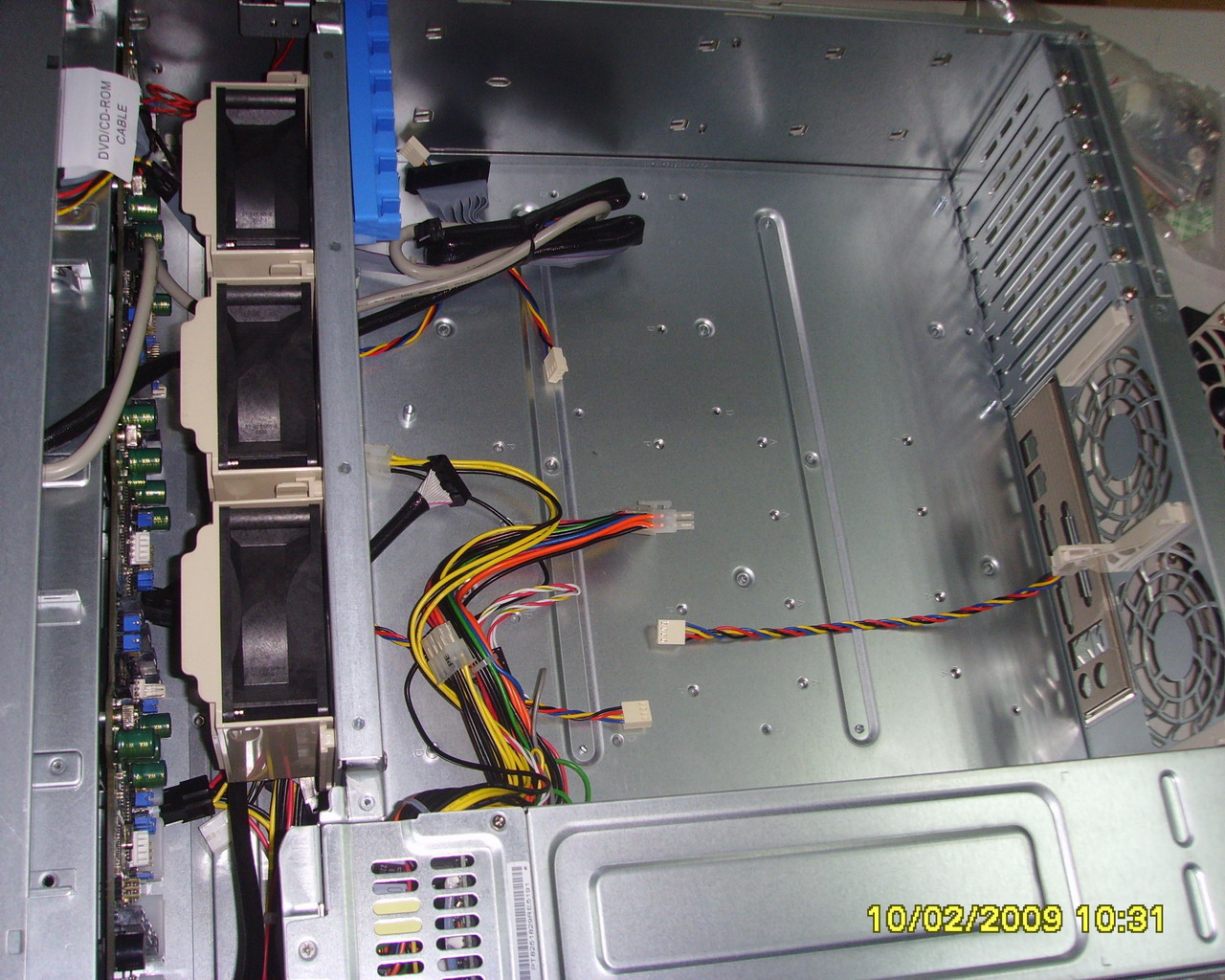

А вот так он выглядит внутри:

Он позволяет устанавливать материнские платы практически любого формата, от micro-ITX, до Extended-ATX, а это 12х13 дюймов! Имеет два блока питания «горячей замены» по 800 ватт каждый, для обеспечения надежности и пять мощных вентиляторов, для качественного охлаждения системы, они, кстати, тоже «горячей замены».

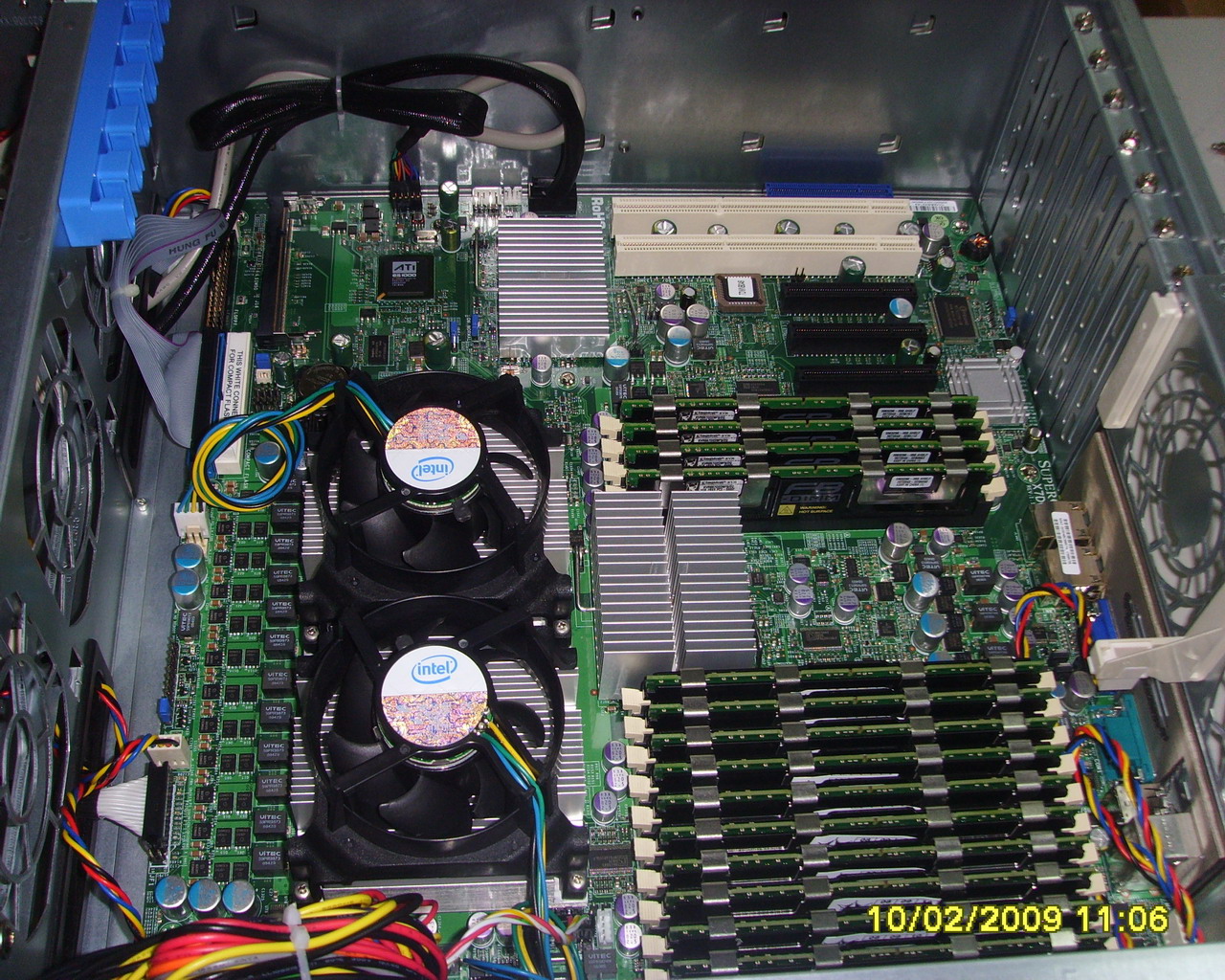

Вот так все это выглядит в сборе:

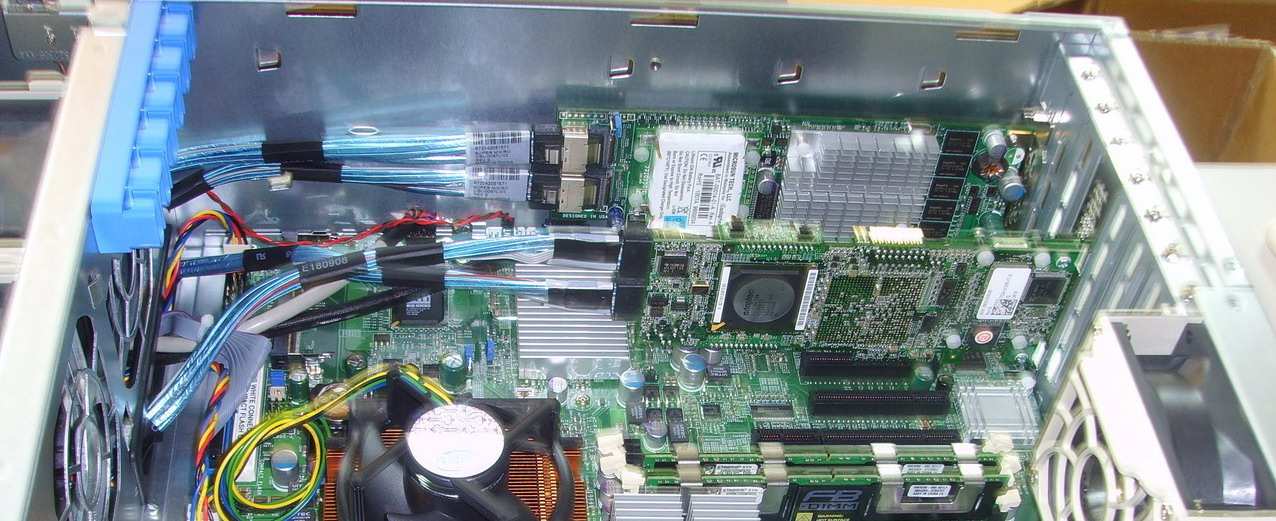

А вот вид на контроллеры после установки:

Эти контроллеры обеспечивают организацию нескольких RAID-массивов различных уровней, в данном случае, из дисков организованы 4 массива: первый массив – уровня 1, из двух дисков, для операционной системы, второй массив – уровня 1, из двух дисков для сохранения резервных копий информации, и еще два массива – уровня 5, из шести дисков каждый, для данных. Каждый контроллер имеет кэш-память объемом 512 мегабайт и собственный источник питания, для обеспечения сохранности информации.

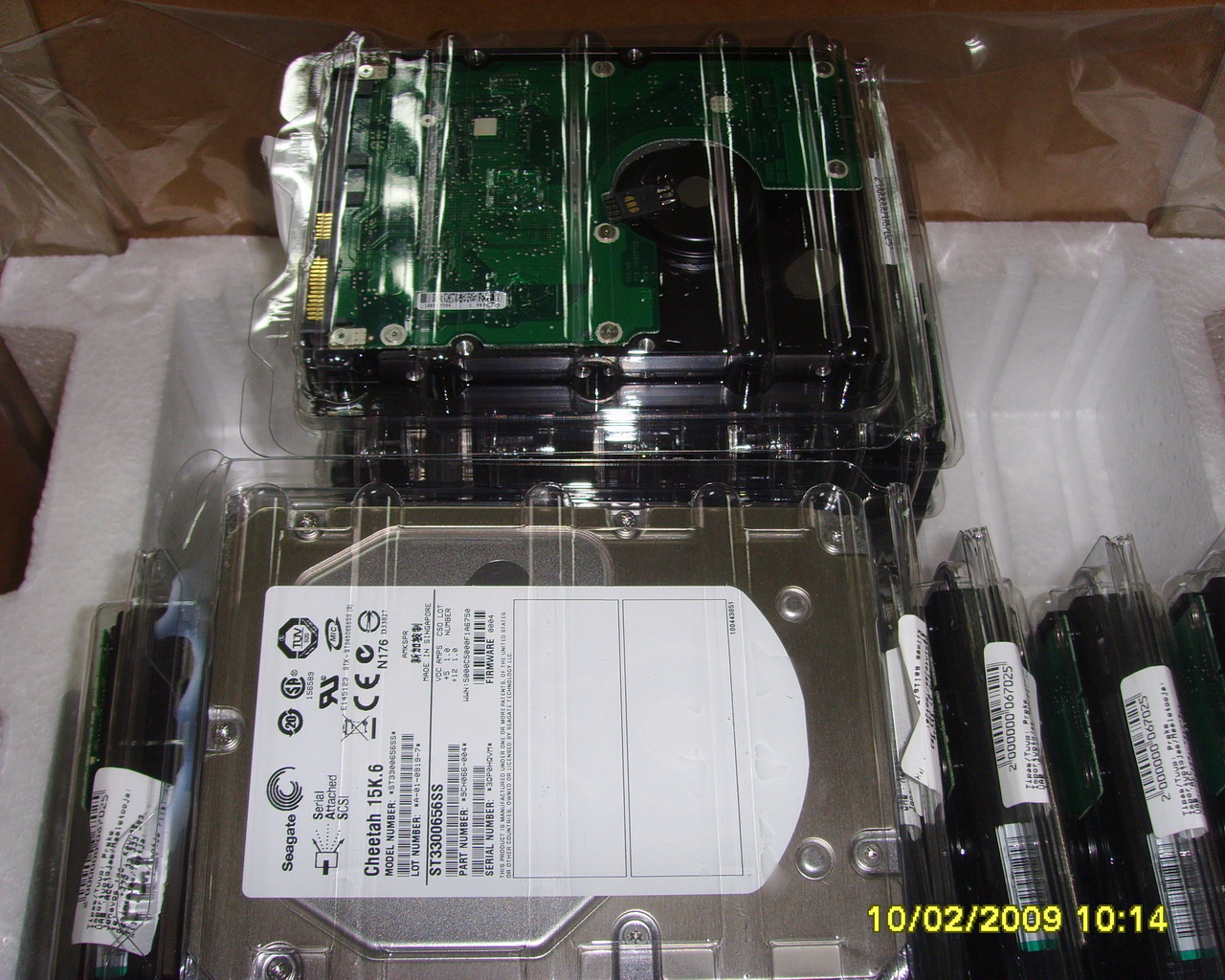

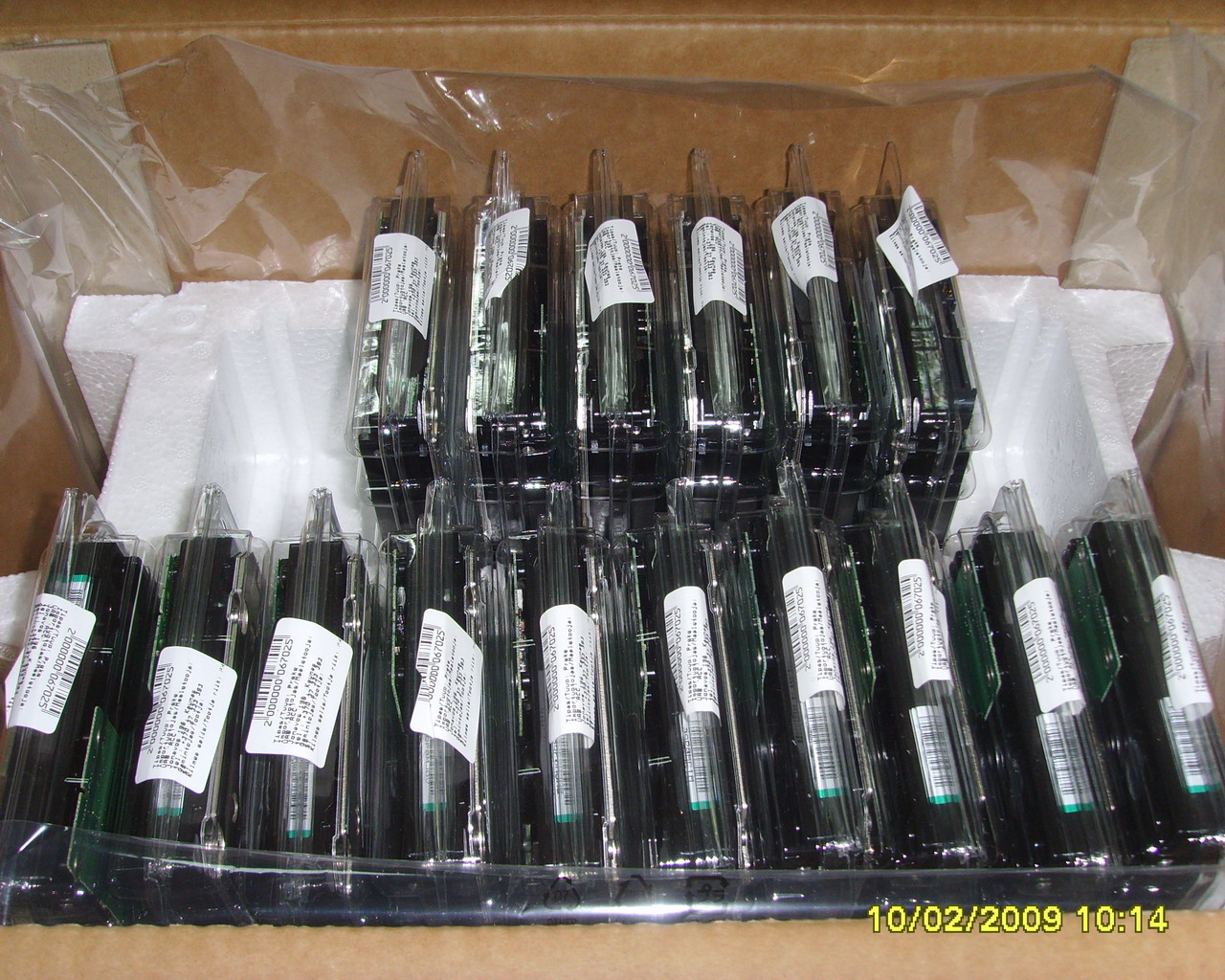

Вставляем жесткие диски, вот так они выглядят в коробке:

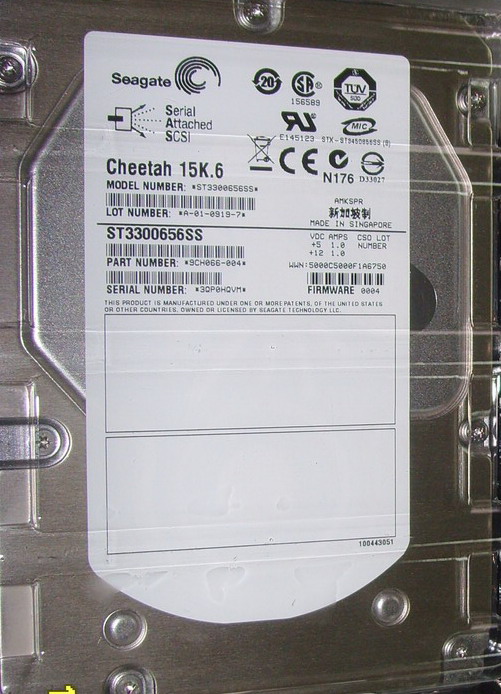

А вот так выглядит наклейка на каждом из них:

Она означает, что этот винчестер, выпущенный фирмой Seagate, имеет емкость 300 гигабайт, его пластины вращаются со скоростью 15 тысяч оборотов в минуту и подключается к серверу он, с помощью интерфейса SAS.

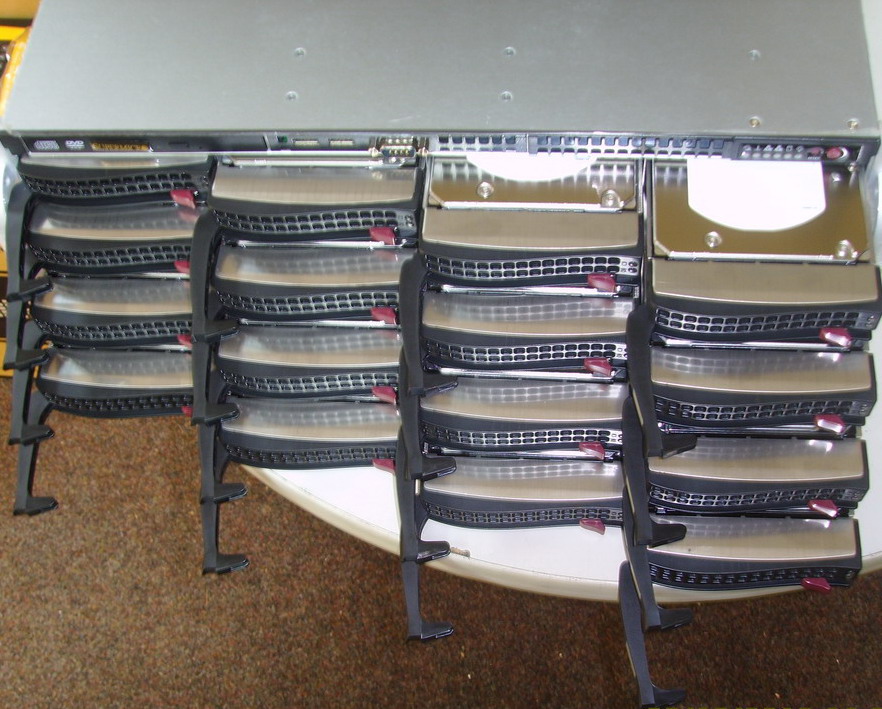

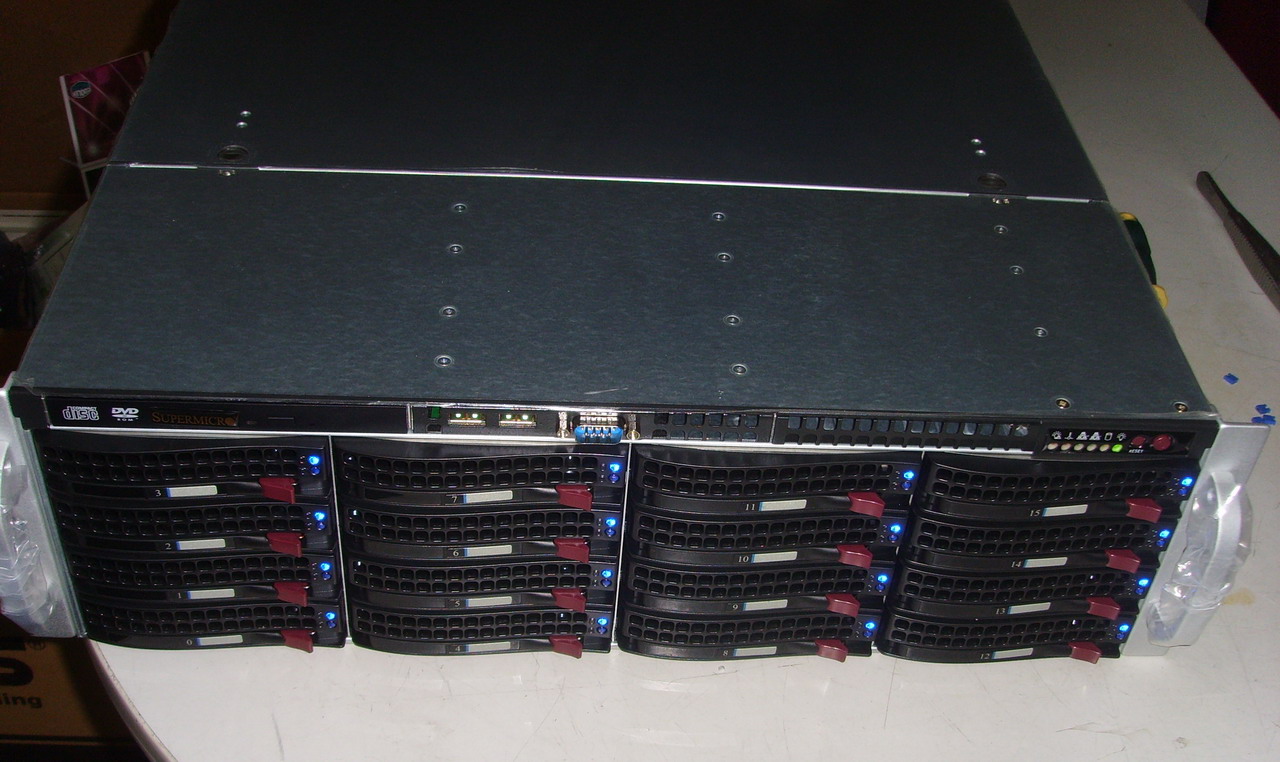

Вот так они все выглядят после установки в корзины горячей замены:

Далее аккуратненько заводим все это дело, - запитываем блоки питания и жмем на кнопочку «Пуск», загораются светодиоды на винчестерах, сигнализирующие о запуске двигателей дисков, как правило они загораются не все сразу, т.к. контроллеры включают двигатели жестких дисков постепенно, один за другим, чтобы избежать высокой пиковой нагрузки на систему электропитания.

Далее, остается только протестировать все в сборе, отгрузить заказчику и… ждать следующий заказ ;-))

Правда красиво?
